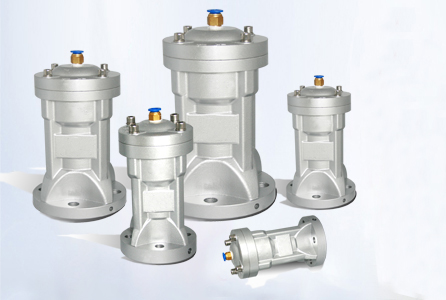

产品概述

空气敲击锤是欧顿公司研发中心结合技术研发的新型敲击装置，其 特点是撞击力大，结构简单使用方便.可有效解决粉体物料生产过程中的粘壁、挂 料、堵塞、架桥等情况且对料仓无损伤和变形。冲击力大，噪音小，多种型号可 供选择。冲击力和动作时间可控制，安装方便。可在防爆、多粉尘、潮湿等环境 中使用。广泛适用于化肥，化工，食品，医疗，农药，玻璃，水泥等行业。

大部分的堵塞与粉粒体的特殊性质有关 粉粒体一般带有流动性、偏析、分散性、附着以及凝固、磨耗、带电等特殊性 质。由于上述特殊性质，粉粒体容易附着于料仓壁，引起桥形堵塞、弓形堵塞、 鼠洞形堵塞、仓壁附着等现象。

产品特点

1、磁力冲击力大，落粉效果好、运行成本低、节能效果好。
2、自动化敲击解决粉物料因粘壁架桥引起的料仓堵塞，敲击频率、周期可调(需配ODKX系列自动控制箱)。
3、通过调节供气气压大小来调整敲击力度，此外，敲击音的大小也可通过调整气压大小控制。在安装工程中，由于型号选择 不妥出现能力过强或不足等误差现象时，同样也可以通过调整气动敲击器自身敲击力度解决。
4、结构简单，拆卸方便、维护方便，质量可靠，故障降低，十分环保，
5、产品通过100万次敲击次数试验检测。构造简单基本无需保养，高设计水准的耐用性能及简单的构造基本无需保养。本在长年的 销售业绩中由于产品故障少且无需保养而深受客户好评。
6、整体采用高强度铝合金热化处理，外表高温防腐考取处理，为您的设备添光彩。

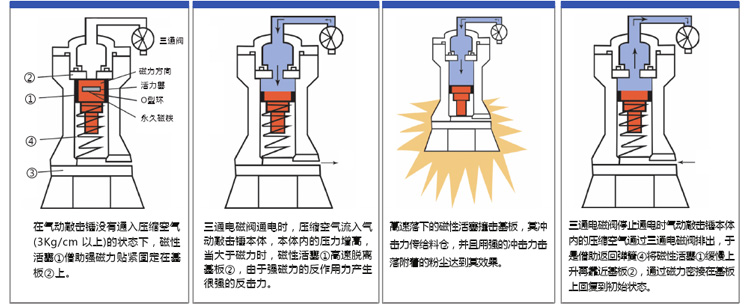

工作原理

产品选型及规格型号

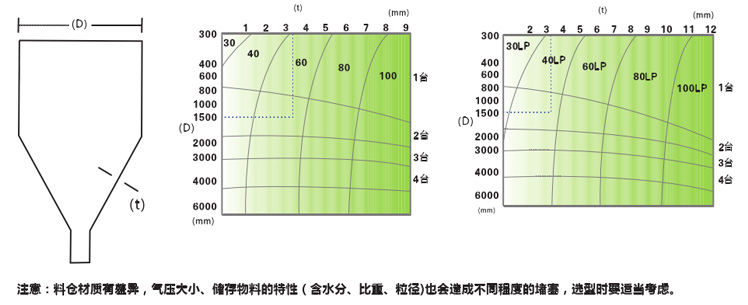

气动敲击锤的选定如图所示，大致以60度的圆锥料斗作为基准，根据直径(D)和圆锥部分的板厚(t)，由图来选定气动 敲击锤的型号和台数。例如设料斗直径(D)是1500mm，板厚(t)是3mm，由图可知选择60型，台数为2台.并且有时因料斗 的形状(角锥，圆锥)及其中的粉体的物性，状态等不同，略有差异。

技术指标

备注:LP为活塞加强型，可直接敲击被安装体，产生的冲击力大于标准型号。

外形尺寸

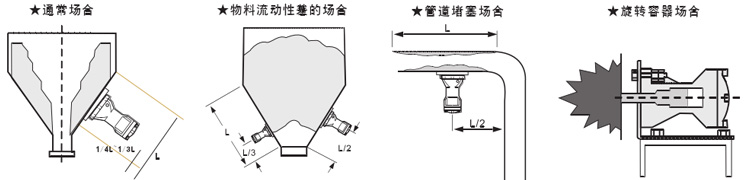

安装事项

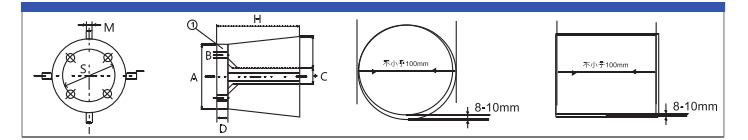

底座尺寸

安装与保养

1.安装部分需加加强板，并满焊接牢固，否则冲击力会使局部造成变形或破损;
2.为了防止脱落，请用钢丝索将气动敲击锤吊挂在安全固定的地方，避免冲击力使安装螺母松动脱落，造成损失;
3、安装气锤本体与底座时需加装弹簧垫和平垫，并定期进行螺母紧固力检查;
4、气动敲击锤应使用洁净空气，避免造成设备运行故障;
5、安装底座应加焊加强筋，增强底座的牢固性:
6、环境恶劣工况下使用，应每隔一个月左右定期打开气锤内部配件进行清洗，安装时加入适f的润滑油;

注：更多保养知识请仔细阅读产品说明书
