产品概述

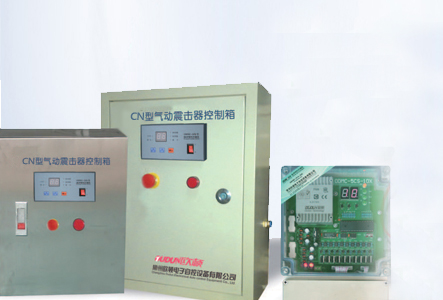

CN型气动敲击锤专用控制箱是欧顿公司工程师新研发的气动震击类产品专用自动化控制系统，主机采用微电脑控制，该产品由自动化控制仪、三通电磁阀，电源开关、指示灯、进出气管端子组成。可以实现震击间隔时间可调，循环时间可调等功能。该控制箱电路设计合理，电路稳定、操作简单，大大方便用户的需求。
CN hammer percussion of pneumatic control box is Europe's latest research company engineer pneumatic shock products for automation control systems, host microcomputer control, the product by automation control meter, the 3-way magnet valve, the power switch, light tracheal terminals, access.Can realize shock interval adjustable, cycle time adjustable such advanced functions. The control box circuit design is reasonable, circuit stability, simple operation, easy greatly the needs of users.
工作原理
外来气源气体(0.4-0.6 M pa)进入三通电磁阀的进气孔，出气孔的开、闭状态由控制仪表控制，电磁阀的通断来执行气动敲击锤的工作状。
External source gas (0.6 Mpa) into 0.4一the 3-way magnet valve in the open air flow, porosity, close state control instrument control by the solenoid valves, pneumatic percussive hammers to perform the work.
技术参数
受控震击器个数
The number is controlled shock | 1-10、1-20（可任意设置） |
额定输入电压
Rated Iutput Voltage | AC220V(-10%~+10%)50HZ-60HZ |
额定输出电压
Rated Output Voltage | DC24V（或其它规格） |
额定输出电流
Rated Output Current | 1A |
输出脉冲间隔调节范围
Pulse intenal | 1-999秒、1-255秒（可调） |
输出脉冲宽度调节范围
Pulse width | 0.1-9.9秒、0.02-0.12秒（可调） |
周期间隔调节范围
Cycle interval | 0-255分（可调） |
使用环境
Working environment | -25℃~+55℃
空气的相对湿度不超过85%;无严重的腐蚀气体和导电尘埃;
无剧烈震动或冲击 |
外形尺寸
Shape dimension | 控制仪：210×160×70mm（挂壁式安装）
控制箱：500×400×170mm（其它规格） |
材质说明
Materical Construction | 碳钢、不锈钢、防暴 |
